Применение муфт ДРК для соединения металлических труб с пластиковыми

Использование муфт ДРК для соединения металлических труб с трубами из пластика (ПНД, ПВХ и т.д.)

Введение

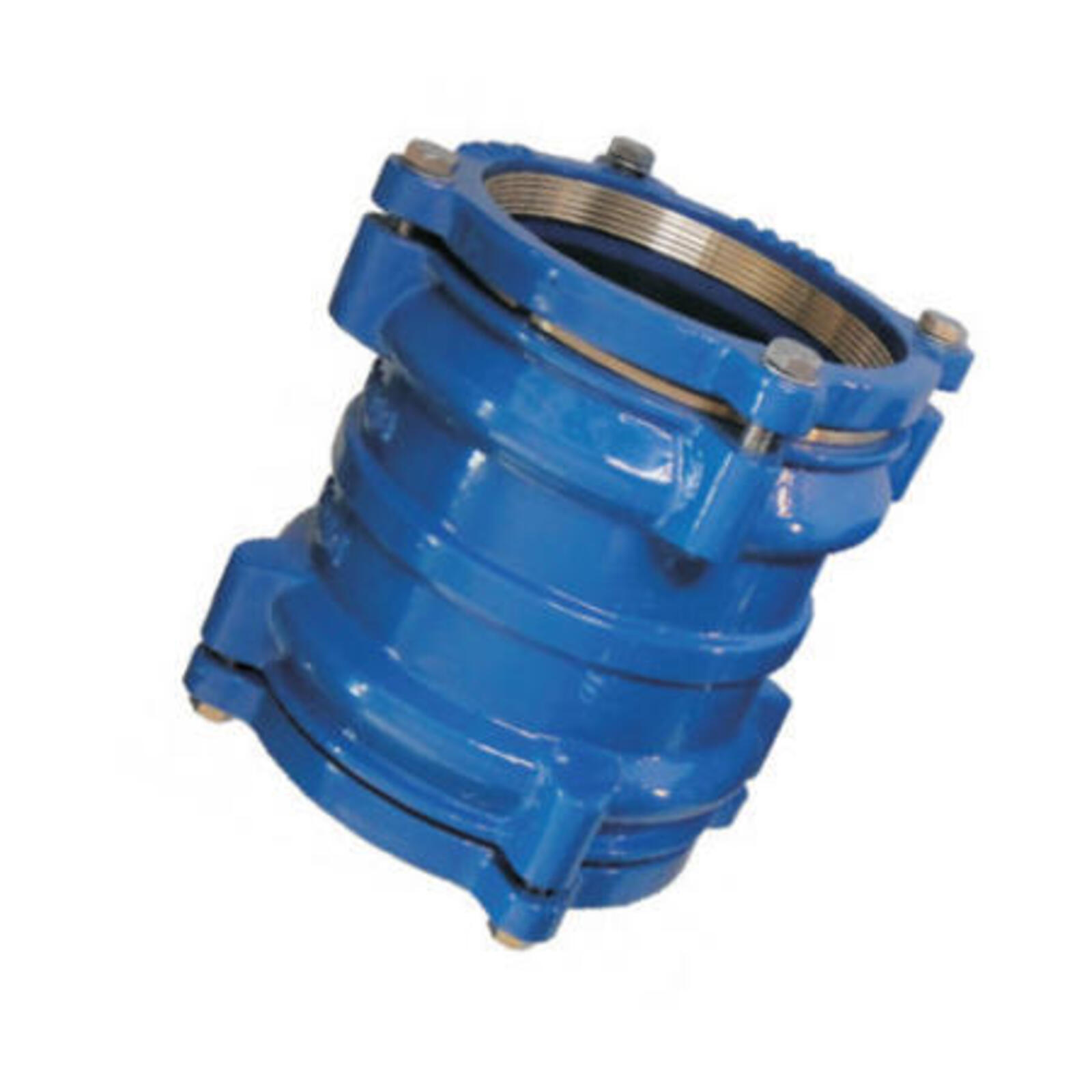

Соединительные муфты ДРК (двойной раструб компенсирующий) в специальном исполнении для соединения металлических труб с трубами из пластика представляют собой эффективное решение для прямого соединения различных типов труб, таких как металлические (чугунные, стальные, асбестоцементные), с трубами из ПНД, ПВХ и т.д.. Эти муфты обеспечивают надежное и герметичное соединение, что делает их незаменимыми в строительстве и ремонте трубопроводов.

Технические характеристики муфт ДРК

Муфты ДРК изготавливаются из ковкого чугуна, что обеспечивает их прочность и долговечность. Крепежные элементы выполнены из оцинкованной стали, а уплотнения – из EPDM резины, что гарантирует устойчивость к воздействию различных рабочих сред. Размеры муфт варьируются от DN50 до DN300, что позволяет использовать их в трубопроводах различного диаметра.

Преимущества использования муфт ДРК

1. Универсальность: Муфты ДРК подходят для соединения труб из различных материалов, таких как чугун, сталь, асбестоцемент и пластик (ПНД, ПВХ). Это делает их удобными для использования в смешанных трубопроводных системах.

2. Простота монтажа: Муфты могут быть установлены как на подземных, так и на наземных трубопроводах, на вертикальных и горизонтальных установках. Важно лишь избегать излишних изгибающих и растягивающих напряжений.

3. Долговечность: Благодаря использованию качественных материалов, муфты ДРК обладают длительным сроком службы и не требуют частого технического обслуживания.

4. Герметичность: Уплотнения из EPDM резины обеспечивают надежное герметичное соединение, предотвращая утечки и сохраняя рабочие параметры системы.

Инструкция по монтажу

Подготовка к монтажу муфты соединительной для ПВХ и ПНД труб (ДРК):
- перед монтажом муфты соединительной для ПВХ и ПНД труб (ДРК), следует ознакомиться с технической документацией, проверить состав рабочей среды и рабочие параметры трубопровода, на котором она будет установлена.
- перед монтажом муфты соединительной для ПВХ и ПНД труб (ДРК) необходимо проверить ее целостность, наличие технической документации, отсутствие повреждений корпуса и уплотнения, а также, отсутствие в трубопро-
воде грязи, песка, брызг от сварки и других посторонних включений;
- перед монтажом муфты соединительной для ПВХ и ПНД труб (ДРК) необходимо:
обеспечить отсутствие задиров и крупных шероховатостей на поверхности кромок и прикромочных участков труб для защиты уплотнительного кольца. Обработать уплотнительное кольцо муфты соединительной для ПВХ и ПНД труб (ДРК) силиконовой смазкой со стороны примыкания к корпусу;
убедиться в отсутствии углового отклонения трубопровода от центральной оси;
- для строповки тяжелых изделий следует использовать ленточные стропы. Строповку осуществлять обхватом стропами корпуса. Строповка через проходное сечение и стяжные болты запрещена!

Монтаж муфты соединительной для ПВХ и ПНД труб (ДРК):
- ослабить гайки стяжных болтов для максимального расширения уплотнитель-ного кольца;
- вставить трубы в муфту соединительную для ПВХ и ПНД труб (ДРК), обеспечив зазор 15-25 мм. между торцами соединяемых трубопроводов;
- равномерно по перекрёстной схеме с моментом силы затяжки указанным в таблице №5 провести затяжку гаек стяжных болтов динамометрическим ключом, не допуская перекосов, и добиться герметичности уплотнения;
- применение ключей с удлинителями для затяжки крепежа – запрещено!

Муфту соединительную для ПВХ и ПНД труб (ДРК) можно монтировать на подземных или наземных трубопроводах, на вертикальных и горизонтальных установках.

Во время монтажа необходимо контролировать, чтобы муфта соедини-тельная для ПВХ и ПНД труб (ДРК) не подвергалась изгибающим или растягивающим напряжениям, по причине не зафиксированного трубопровода.

Изготовленная и отрегулированная производителем муфта соединительная для ПВХ и ПНД труб (ДРК) готова к монтажу в трубопроводной системе.
При правильном монтаже муфты соединительной для ПВХ и ПНД труб(ДРК) протечки исключены.

Правила безопасности и техническое обслуживание

Категорически запрещается устранять дефекты при наличии давления в трубопроводе и использовать муфты на параметрах, превышающих эксплуатационные. При техническом обслуживании после эксплуатации необходимо заменить резиновые уплотнения и, при необходимости, крепежные элементы.

Заключение

Соединительные муфты ДРК являются надежным и универсальным решением для соединения металлических труб с трубами из пластика (ПНД, ПВХ и т.д.). Их использование обеспечивает долговечность, герметичность и простоту монтажа, что делает их незаменимыми в строительстве и ремонте трубопроводов различного назначения.
